一、產品用途

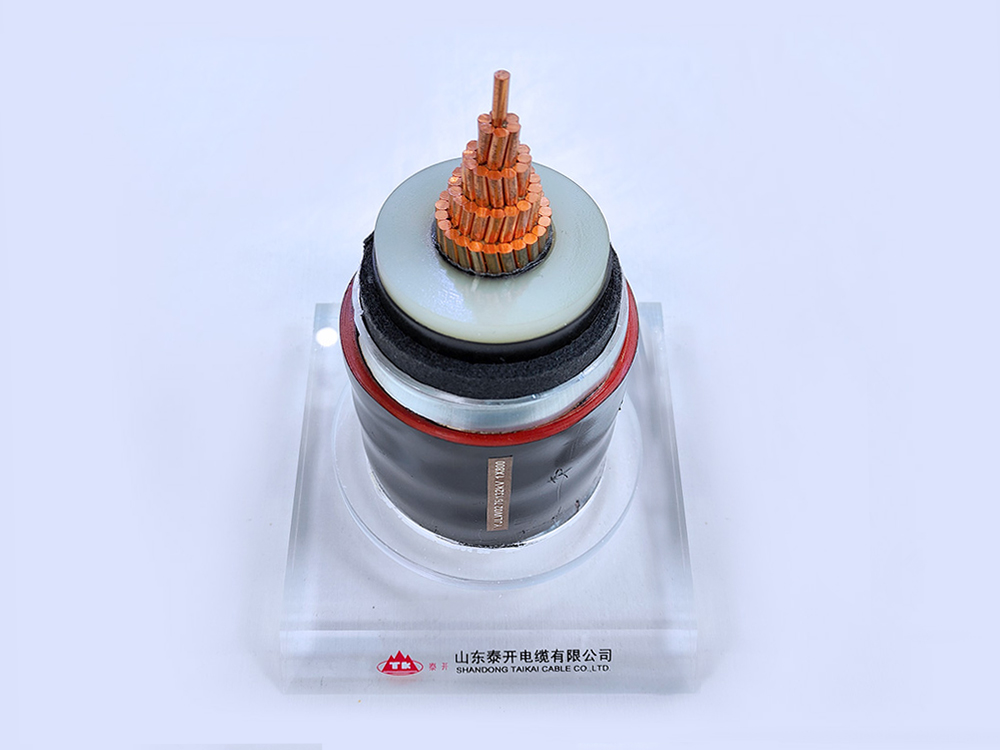

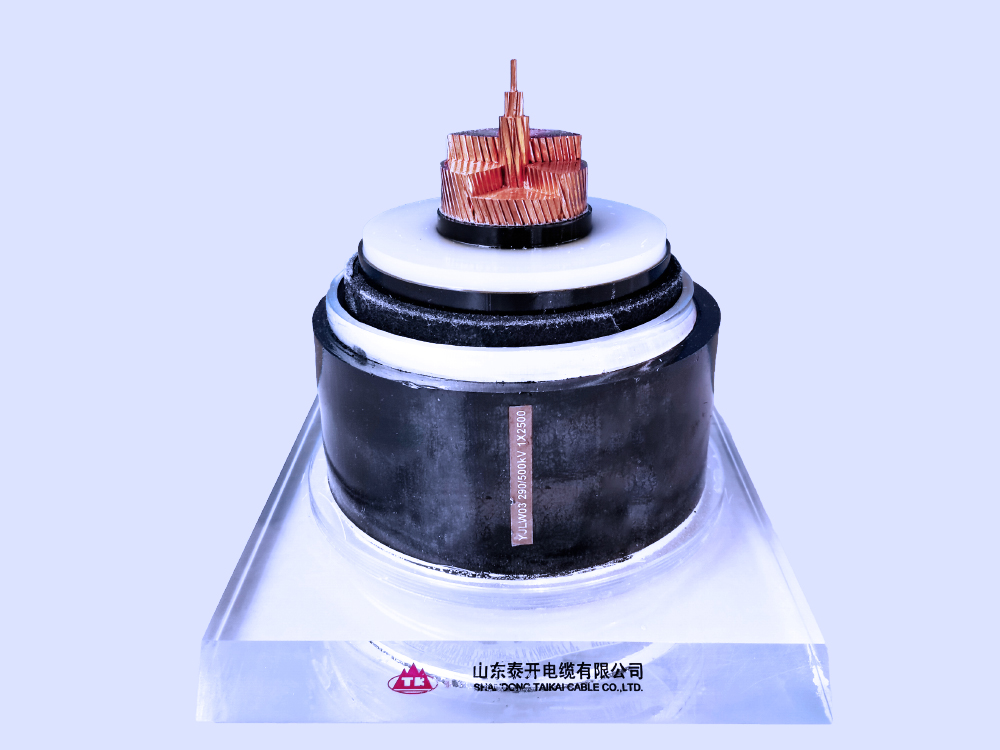

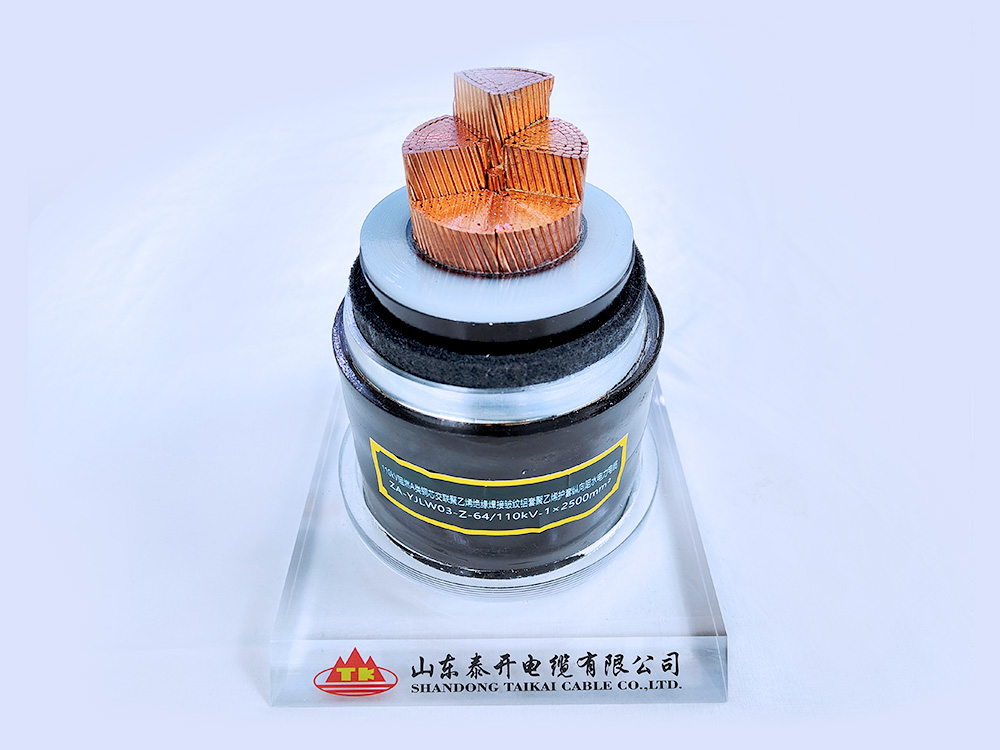

本產品適用于額定電壓66-500kV輸配電線路中，供輸配電能之用，使用范圍包含直埋、隧道、電纜溝、管道場合等，并且可以根據客戶要求生產（低煙無鹵）阻燃、防白蟻型等。
二、執行標準
本產品執行IEC 60840-2020、IEC 62607-2022、GB/T 11017-2014、GB/T 18890-2015、GB/T 22078-2008。
三、使用特性
1、電纜正常運行時導體允許的長期最高溫度90℃，短路時（最長持續時間不超過5s），電纜導體允許的最高溫度為250℃；
2、電纜的敷設溫度應不低于0℃；
3、最小彎曲半徑20D（D為電纜外徑）。
四、產品型號規格
1、產品型號
型號 | 名稱 | |
銅芯 | 鋁芯 | |
YJLW02 | YJLLW02 | 交聯聚乙烯絕緣皺紋鋁套聚氯乙烯護套電力電纜 |
YJLW02-Z | YJLLW02-Z | 交聯聚乙烯絕緣皺紋鋁套聚氯乙烯護套縱向阻水電力電纜 |
YJL02 | YJLL02 | 交聯聚乙烯絕緣平滑鋁套聚氯乙烯護套電力電纜 |
YJL02-Z | YJLL02-Z | 交聯聚乙烯絕緣平滑鋁套聚氯乙烯護套縱向阻水電力電纜 |
YJLW03 | YJLLW03 | 交聯聚乙烯絕緣皺紋鋁套聚乙烯護套電力電纜 |
YJLW03-Z | YJLLW03-Z | 交聯聚乙烯絕緣皺紋鋁套聚乙烯護套縱向阻水電力電纜 |
YJL03 | YJLL03 | 交聯聚乙烯絕緣平滑鋁套聚乙烯護套電力電纜 |
YJL03-Z | YJLL03-Z | 交聯聚乙烯絕緣平滑鋁套聚乙烯護套縱向阻水電力電纜 |
2、產品規格
額定電壓U0/U kV | 48/66 | 64/110 | 127/220 | 290/500 |
截面/mm2 | 240～1600 | 240～1600 | 400～2500 | 800～2500 |
五、產品性能指標
1、導體直流電阻
標稱截面/mm2 | 20℃時導體最大電阻/（Ω/km） | |
銅 | 鋁 | |
240 | 0.0754 | 0.125 |
300 | 0.0601 | 0.100 |
400 | 0.0470 | 0.0778 |
500 | 0.0366 | 0.0605 |
630 | 0.0283 | 0.0469 |
800 | 0.0221 | 0.0367 |
800 | 0.0221 | - |
1000 | 0.0176 | - |
1200 | 0.0151 | - |
1400 | 0.0129 | - |
1600 | 0.0113 | - |
1800 | 0.0101 | - |
2000 | 0.0090 | - |
2200 | 0.0083 | - |
2500 | 0.0072 | - |
2、局部放電試驗
電纜額定電壓U0/U | 48/66 | 64/110 | 127/220 | 290/500 | |
局部放電試驗 | 試驗電壓/kV | 72 | 96 | 190 | 435 |
靈敏度/pC | ＜10 | ＜5 | |||
放電量 | 無檢測到放電 | ||||
3、電壓試驗
電纜額定電壓U0/U | 48/66 | 64/110 | 127/220 | 290/500 | |
工頻電壓試驗 | 試驗電壓/kV | 120 | 160 | 318 | 580 |
持續時間/min | 30 | 30 | 30 | 60 | |
性能要求 | 無擊穿 | ||||
