一、產品用途
本產品適用于額定電壓6-35kV 輸配電線路中，供輸配電能之用，使用范圍包含室內、隧道、電纜溝、管道、豎井、水下及具有落差條件下的場合等，并且可以根據客戶要求生產：（低煙無鹵）阻燃、耐火、防白蟻等產品。
二、執行標準
本產品執行IEC 60502-2021、GB/T 12706.2-2020、GB/T 12706.3-2020。
三、使用特性
1、電纜正常運行時導體允許的長期最高溫度90℃，短路時（最長持續時間不超過5s），電纜導體允許的最高溫度為250℃；
2、電纜的敷設溫度應不低于0℃；
3、電纜安裝時的彎曲要求：
1）單芯無鎧裝電纜最小彎曲半徑20D；
2）單芯鎧裝電纜最小彎曲半徑15D；
3）三芯無鎧裝電纜最小彎曲半徑15D；
4）三芯鎧裝電纜最小彎曲半徑12D。
注：D為電纜外徑
四、產品型號規格
1、產品型號
|
型號 |
名稱 |
|
|
銅芯 |
鋁芯 |
|
|
YJV |
YJLV |
交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
|
YJY |
YJLY |
交聯聚乙烯絕緣聚乙烯護套電力電纜 |
|
YJV62 |
YJLV62 |
交聯聚乙烯絕緣非磁性金屬帶鎧裝聚氯乙烯護套電力電纜 |
|
YJV63 |
YJLV63 |
交聯聚乙烯絕緣非磁性金屬帶鎧裝聚乙烯護套電力電纜 |
|
YJV22 |
YJLV22 |

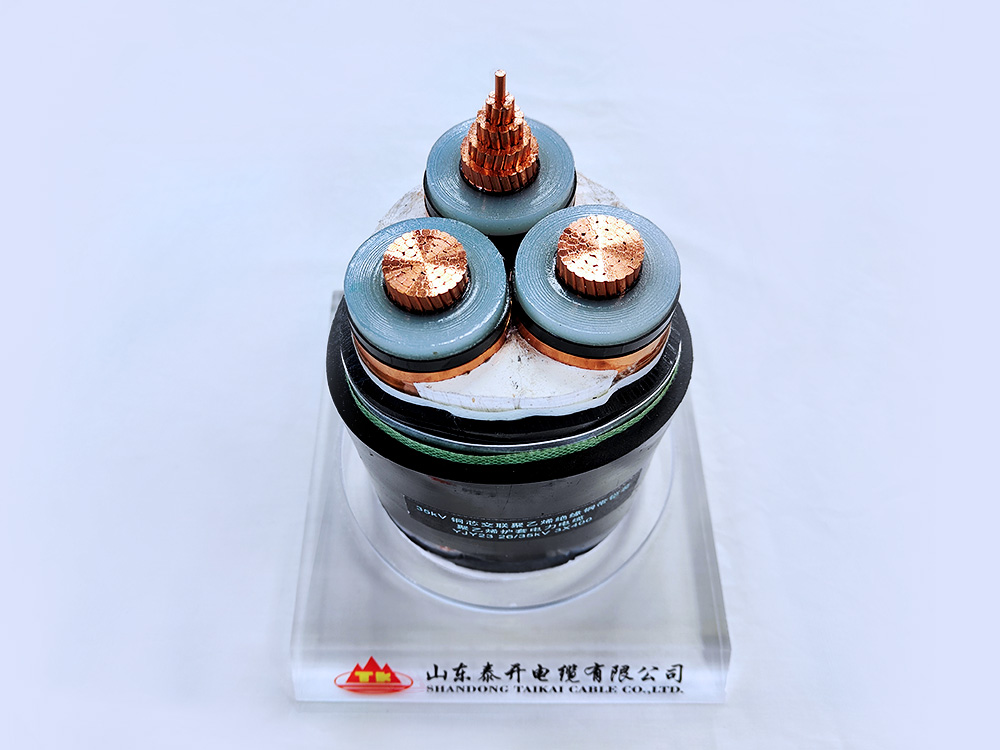

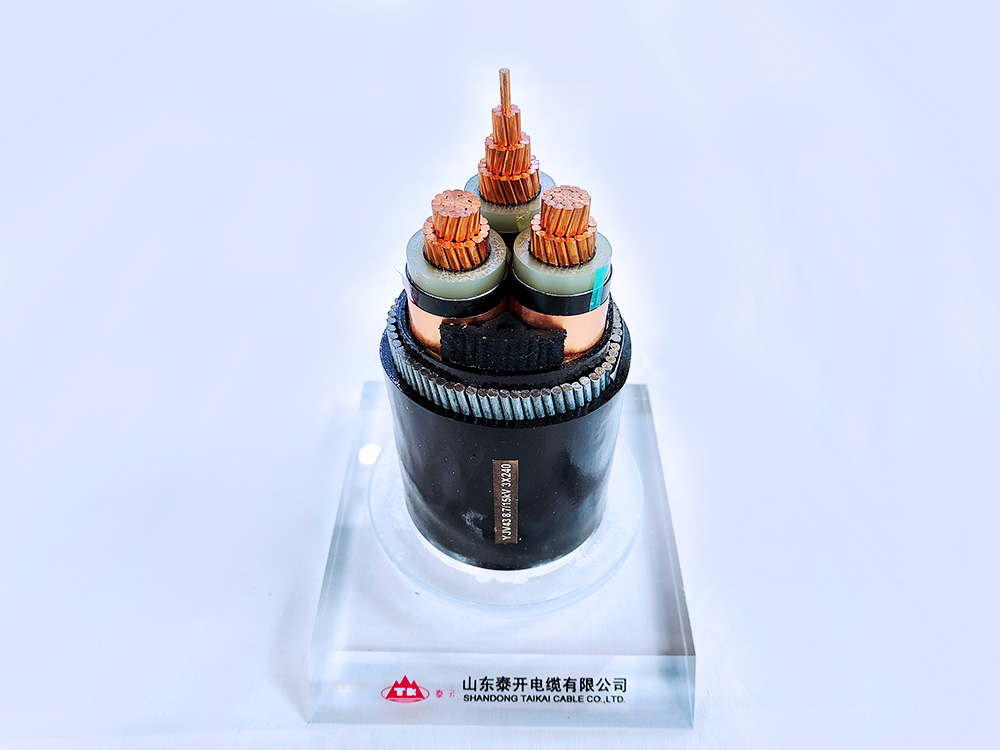

交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
|
YJV23 |
YJLV23 |
交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
|
YJV72 |
YJLV72 |
交聯聚乙烯絕緣非磁性金屬絲鎧裝聚氯乙烯護套電力電纜 |
|
YJV73 |
YJLV73 |
交聯聚乙烯絕緣非磁性金屬絲鎧裝聚乙烯護套電力電纜 |
|
YJV32 |
YJLV32 |
交聯聚乙烯絕緣細圓鋼絲鎧裝聚氯乙烯護套電力電纜 |
|
YJV33 |
YJLV33 |

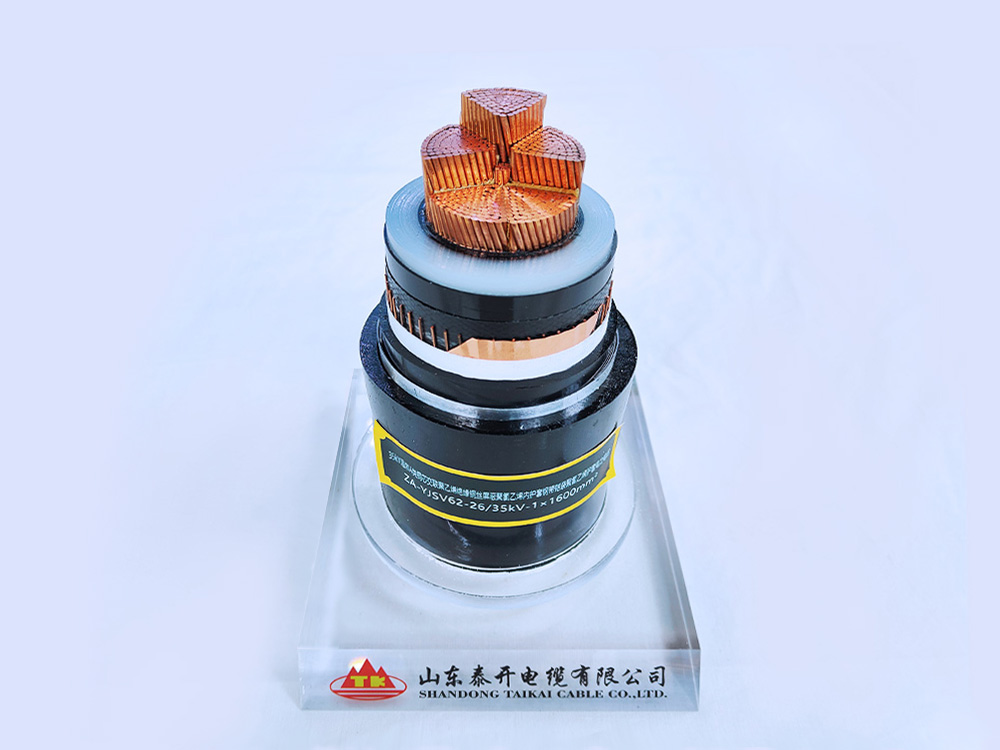

交聯聚乙烯絕緣細圓鋼絲鎧裝聚乙烯護套電力電纜 |
|
YJV42 |
YJLV42 |
交聯聚乙烯絕緣粗圓鋼絲鎧裝聚氯乙護套電力電纜 |
|
YJV43 |
YJLV43 |
交聯聚乙烯絕緣粗圓鋼絲鎧裝聚乙烯護套電力電纜 |
2、產品規格
|
芯數 |
截面/mm2 |
||||||
|
3.6/6kV |
6/6kV 6/10kV |
8.7/10kV 8.7/15kV |
12/20kV |
18/20kV 18/30kV |
21/35kV |
26/35kV |
|
|
單芯 |
10~500 |
16~500 |
25~500 |
35~800 |
50~800 |
50~800 |
50~800 |
|
三芯 |
10~500 |
16~500 |
25~500 |
35~500 |
50~500 |
50~500 |
50~500 |
五、產品性能指標
1、導體直流電阻
|
標稱截面/ |
20℃時導體最大電阻/（Ω/km） |
|
|
銅 |
鋁 |
|
|
25 |
0.727 |
1.200 |
|
35 |
0.524 |
0.868 |
|
50 |
0.387 |
0.641 |
|
70 |
0.268 |
0.443 |
|
95 |
0.193 |
0.320 |
|
120 |
0.153 |
0.253 |
|
150 |
0.124 |
0.206 |
|
185 |
0.0991 |
0.164 |
|
240 |
0.0754 |
0.125 |
|
300 |
0.0601 |
0.100 |
|
400 |
0.0470 |
0.0778 |
|
500 |
0.0366 |
0.0605 |
|
630 |
0.0283 |
0.0469 |
|
800 |
0.0221 |
0.0367 |
2、局部放電試驗
|
電纜額定電壓U0/U |
3.6/6 |
6/6 |
8.7/10 |
12/20 |
18/20 |
21/35 |
26/35 |
|
試驗電壓/kV |
6.3 |
10.4 |
15.1 |
20.8 |
31.2 |
36.3 |
45 |
|
靈敏度/pC |
＜10 |
||||||
|
放電量 |
無檢測到放電 |
||||||
3、電壓試驗
|
電纜額定電壓U0/U |
3.6/6 |
6/6 |
8.7/10 |
12/20 |
18/20 |
21/35 |
26/35 |
|
試驗電壓/kV |
12.5 |
21 |
30.5 |
42 |
63 |
73.5（53） |
91 |
|
持續時間/min |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
性能要求 |
無擊穿 |
||||||
