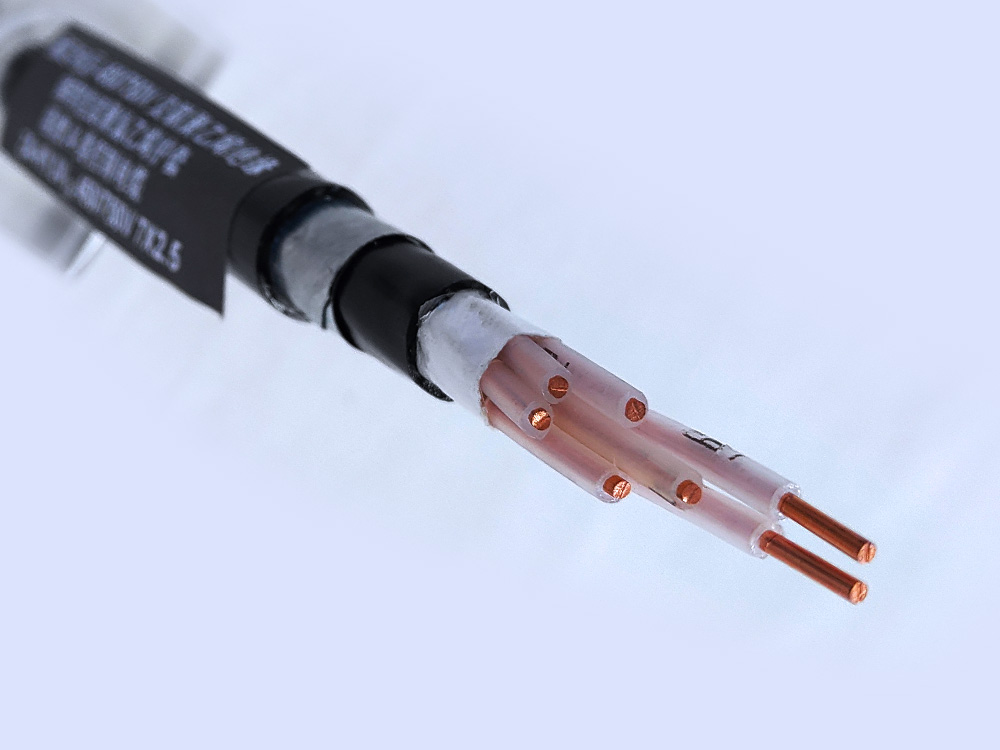

一、產品用途
適用于工頻交流額定電壓450/750V及以下自動控制、監視回路、保護線路等系統。固定敷設在冶金、電力。
二、執行標準
本產品執行GB/T 9330-2020。
三、使用特性
1、電纜導電線芯的長度允許工作溫度：PVC絕緣為70℃，XLPE絕緣為90℃；
2、電纜的敷設溫度不低于0℃；
3、電纜安裝時的彎曲要求：
1）無鎧裝電纜最小彎曲半徑為6D；
2）有鎧裝或銅帶屏蔽結構電纜最小彎曲半徑為12D；
3）無屏蔽層結構電纜最小彎曲半徑為6D。
注：D為電纜外徑
四、產品型號規格
1、產品型號
型號 | 名稱 |
KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套帶銅絲屏蔽控制電纜 |
KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套帶銅帶屏蔽控制電纜 |
KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
KVV32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜 |
KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |

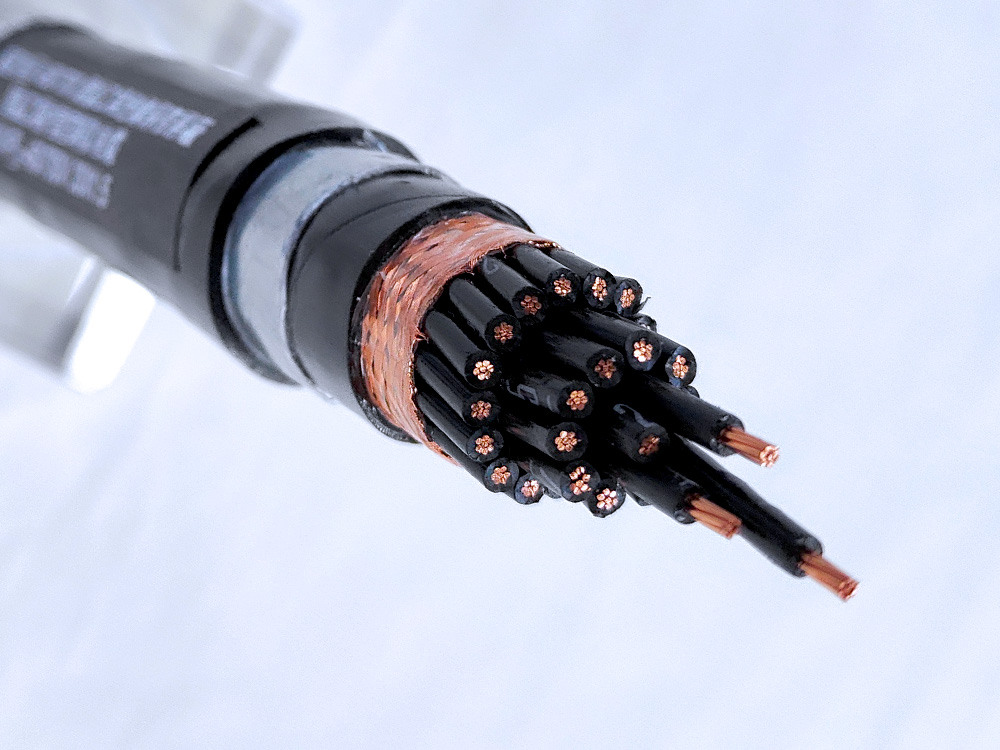

KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
KYJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
KYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
KYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
KYJV22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
KYJVP2-22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
KYJV32 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜 |
2、產品規格
額定電壓U0/U V | 450/750V |
截面mm2 | 0.5-10 |
五、產品性能指標
1、導體直流電阻
標稱截面 | 20℃時導體最大電阻/（Ω/km） | |
銅 | 銅 | |
0.5 | 30.6 | 39.0 |
0.75 | 24.5 | 26.0 |
1.0 | 18.1 | 19.5 |
1.5 | 12.1 | 13.3 |
2.5 | 7.41 | 9.79 |
4 | 4.61 | 7.98 |
6 | 3.08 | 4.95 |
10 | 1.83 | 1.91 |
16 | 1.15 | 1.21 |
25 | 0.727 | 0.780 |
35 | 0.524 | 0.554 |
50 | 0.387 | 0.386 |
70 | 0.268 | 0.272 |
95 | 0.193 | 0.206 |
120 | 0.153 | 0.161 |
150 | 0.124 | 0.129 |
185 | 0.0991 | 0.106 |
240 | 0.0754 | 0.0801 |
300 | 0.0601 | 0.0641 |
2、成品電纜電壓試驗
試驗電壓 V | 3000 |
實驗時間 min | 5 |
要求 | 不擊穿 |
