一、主要用途

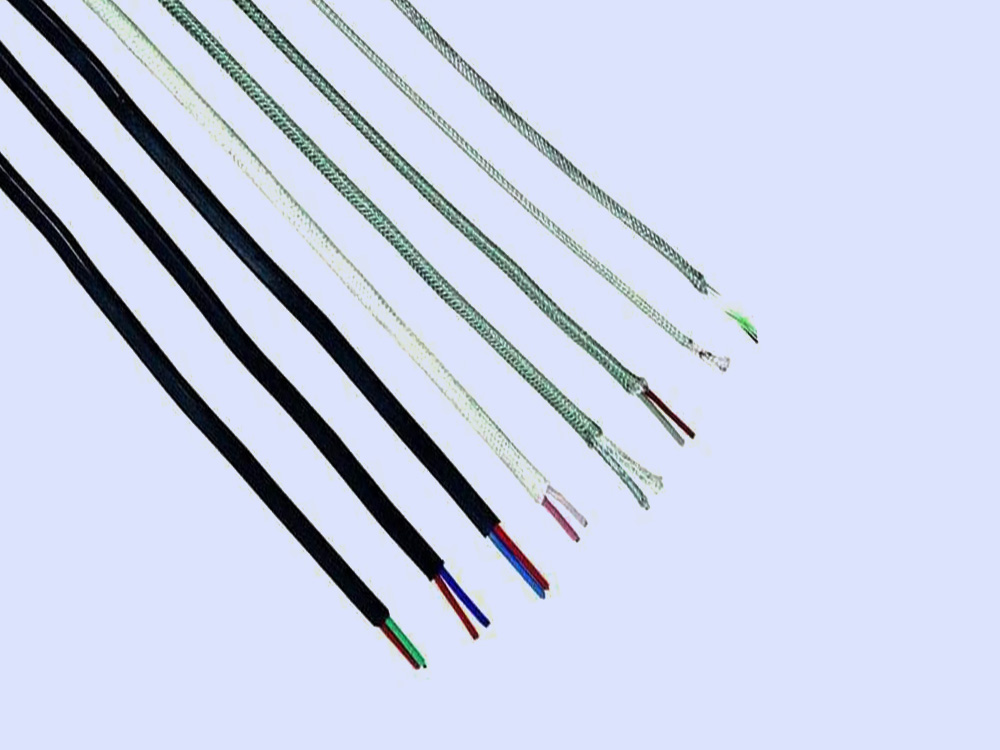

補償導線與補償電纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種。
二、執行標準
本產品執行GB/T 4989-2013。
三、使用特性
耐熱級：-65~+200℃及-65~+260℃兩種;
普通級：-40~+70℃及-40~+105℃兩種;
最小彎曲半徑：不小于導線外8倍;
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍。
四、產品型號規格
1、產品型號
型號 | 名稱 |
SC或RC | 銅-銅鎳0.6補償型導線 |
KCA | 鐵-銅鎳22補償型導線 |
NC | 鐵-銅鎳18補償型導線 |
EX | 鎳鉻10-銅鎳45延長型導線 |
鐵-銅鎳45延長型導線 | 鐵-銅鎳45延長型導線 |
TX | 銅-銅鎳45延長型導線 |
2、產品規格
截面mm2 | 0.2-2.5 |
五、產品性能指標
型號 | 補償導線溫度范圍℃ | 使用分類 | 熱電偶測盤端溫度 |
SC或RC | 0-100 | G | 1000 |
SC或RC | 0-200 | H | 1000 |
KCA | 0-100 | G | 900 |
KCA | 0-200 | H | 900 |
KCB | 0-100 | G | 900 |
KX | -20-100 | G | 900 |
KX | -25-200 | H | 900 |
NC | 0-100 | G | 900 |
NC | 0-200 | H | 900 |
NX | -20-100 | G | 900 |
NX | -25-200 | H | 900 |
EX | -20-100 | G | 500 |
EX | -25-200 | H | 500 |
JX | -20-100 | G | 500 |
JX | -25-200 | H | 500 |
TX | -20-100 | G | 300 |
TX | -25-200 | H | 300 |
