一、產品用途

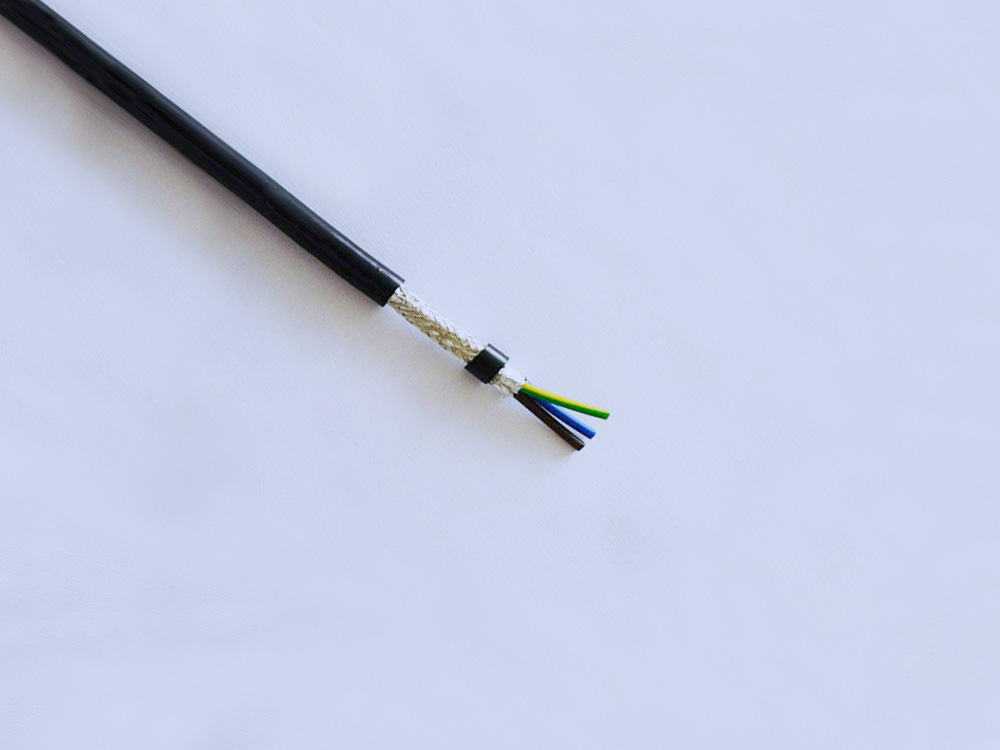

本產品適用于電子計算機系統、監控回路、自動化控制系統的信號傳輸及檢測儀器、儀表連接用連接線。
二、執行標準
本產品執行JB/T 13486-2018。
三、使用特性
1、電纜導電線芯的長度允許工作溫度：PVC絕緣為70℃，PE絕緣為70℃,XLPE絕緣為90℃；
2、電纜的敷設溫度不低于0℃；
3、電纜安裝時的彎曲要求：
1）銅帶屏蔽結構電纜最小彎曲半徑12D；
2）其他電纜最小彎曲半徑6D。
注：D為電纜外徑
四、產品型號規格
1、產品型號
型號 | 名稱 |
DJVPV | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVVP | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVPVP | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVPV22 | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVVP22 | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVP2VP2-22 | 銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氣乙烯護套計算機與儀表屏蔽電纜 |
DJVVP32 | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽細鋼絲鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYPV | 銅芯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYVP | 銅芯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYPVP | 銅芯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYPV22 | 銅芯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYVP22 | 銅芯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYP2VP2-22 | 銅芯聚乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYVP32 | 銅芯聚乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJPV | 銅芯交聯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJVP | 銅芯交聯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJPVP | 銅芯交聯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJPV22 | 銅芯交聯聚氯乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DIYJVP22 | 銅芯交聯聚氯乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJP2VP2-22 | 銅芯交聯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJVP32 | 銅芯交聯聚氯乙烯絕緣銅絲編織總屏蔽細鋼絲鎧裝聚氯乙烯護套計算機與儀表屏蔽電纜 |
2、產品規格
額定電壓U0/U V | 300/500V |
截面mm2 | 0.5-2.5 |
五、產品性能指標
1、導體直流電阻
標稱截面 | 20℃時導體最大電阻/（Ω/km） | |
銅 | 銅 | |
0.5 | 30.6 | 39.0 |
0.75 | 24.5 | 26.0 |
1.0 | 18.1 | 19.5 |
1.5 | 12.1 | 13.3 |
2.5 | 7.41 | 9.79 |
2、成品電纜電壓試驗
試驗電壓 V | 1500 |
實驗時間 min | 5 |
要求 | 不擊穿 |
